Поставка РУ-0,4 кВ для в г. Рудный, Костанайская область

Заказчик

АО «ССГПО»

Регион

Республика Казахстан

Отрасль

Горная промышленность

Год

2026

Для АО «Соколовско-Сарбайское горно-обогатительное производственное объединение» было изготовлено распределительное устройство 0,4 кВ внутренней установки выполнено с видом внутреннего разделения 4b, предназначенное для замены изношенных ячеек действующей системы электроснабжения. Распределительное устройство состоит из девяти шкафов:

— шкафов ввода ШНВ;
— линейных шкафов ШНЛ;
— секционного шкафа ШНС.

Новое оборудование обеспечивает надёжный приём и распределение электроэнергии, защиту отходящих линий от аварийных режимов и возможность секционирования системы.

Реализация проекта позволит повысить надёжность электроснабжения предприятия, обеспечить безопасное обслуживание оборудования и снизить риски аварийных отключений, связанных с эксплуатацией физически изношенных ячеек.

Цель:

В 2026 году перед компанией «Альтер Электрик» были поставлены цели спроектировать, изготовить и поставить распределительное устройство 0,4 кВ для АО «Соколовско-Сарбайское горно-обогатительное производственное объединение».

Предприятие расположено в городе Рудном Костанайской области Республики Казахстан и относится к горнодобывающей и горно-обогатительной отрасли.

Задачи:

Перед специалистами «Альтер Электрик» стояла задача разработать новое РУ-0,4 кВ с учётом существующей системы электроснабжения предприятия, условий эксплуатации промышленного объекта и индивидуального технического задания заказчика.

Распределительное устройство предназначено для:

— приёма электроэнергии от силовых трансформаторов;
— распределения электроэнергии между отходящими линиями потребителей;
— защиты отходящих линий от перегрузок и коротких замыканий;

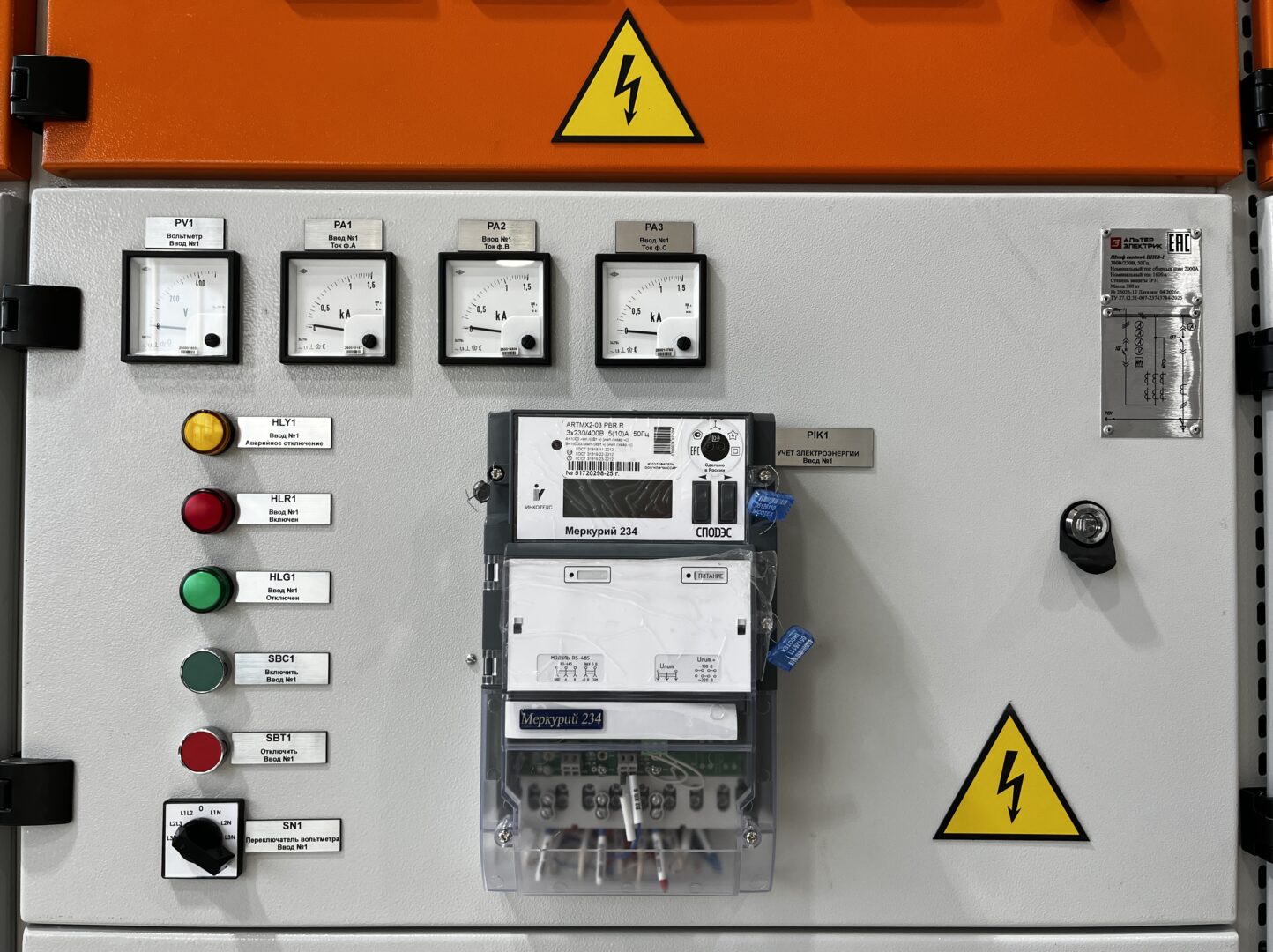

— измерения электрических параметров вводных и отходящих линий;
— секционирования распределительной системы.

Решение:

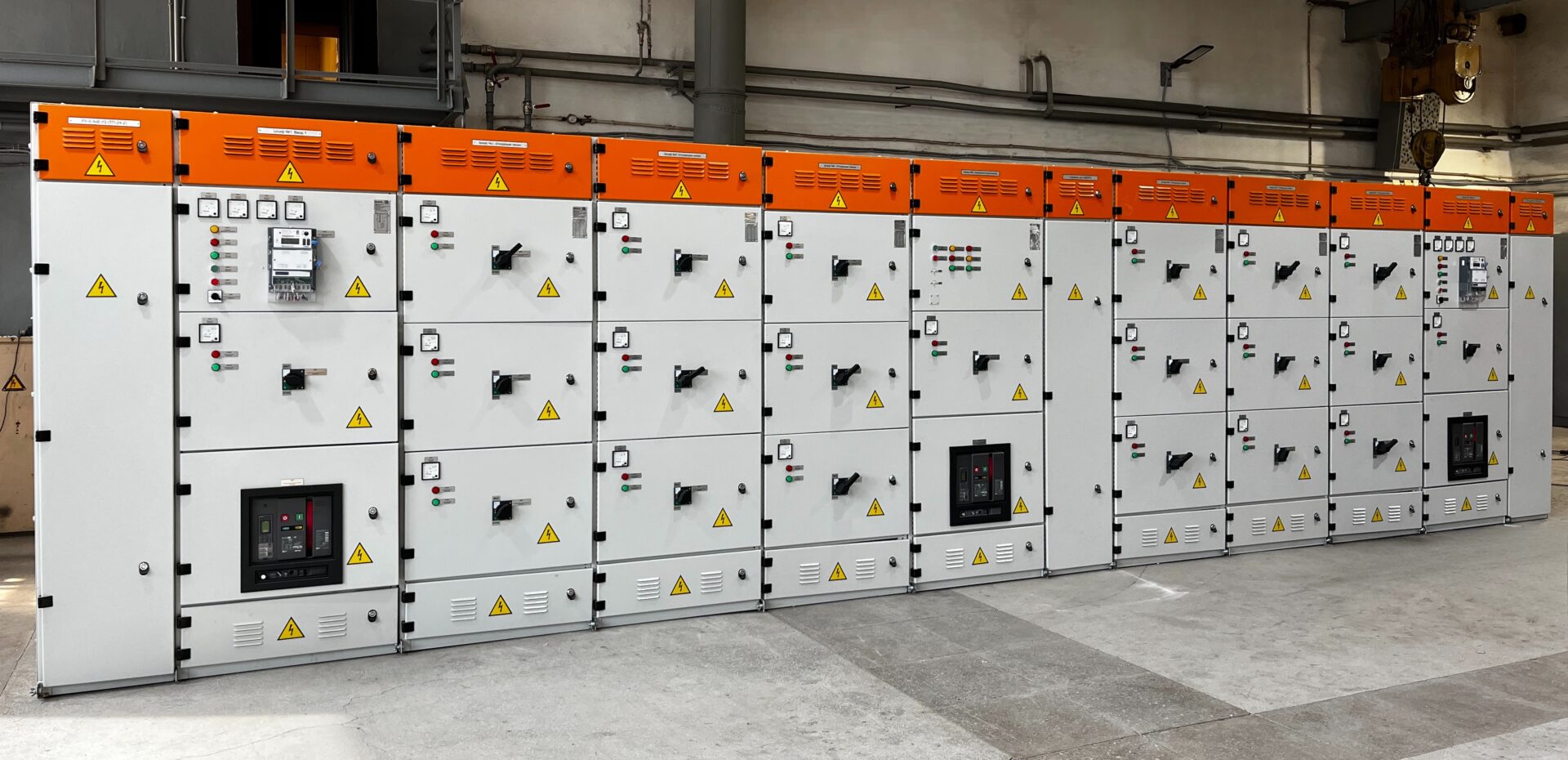

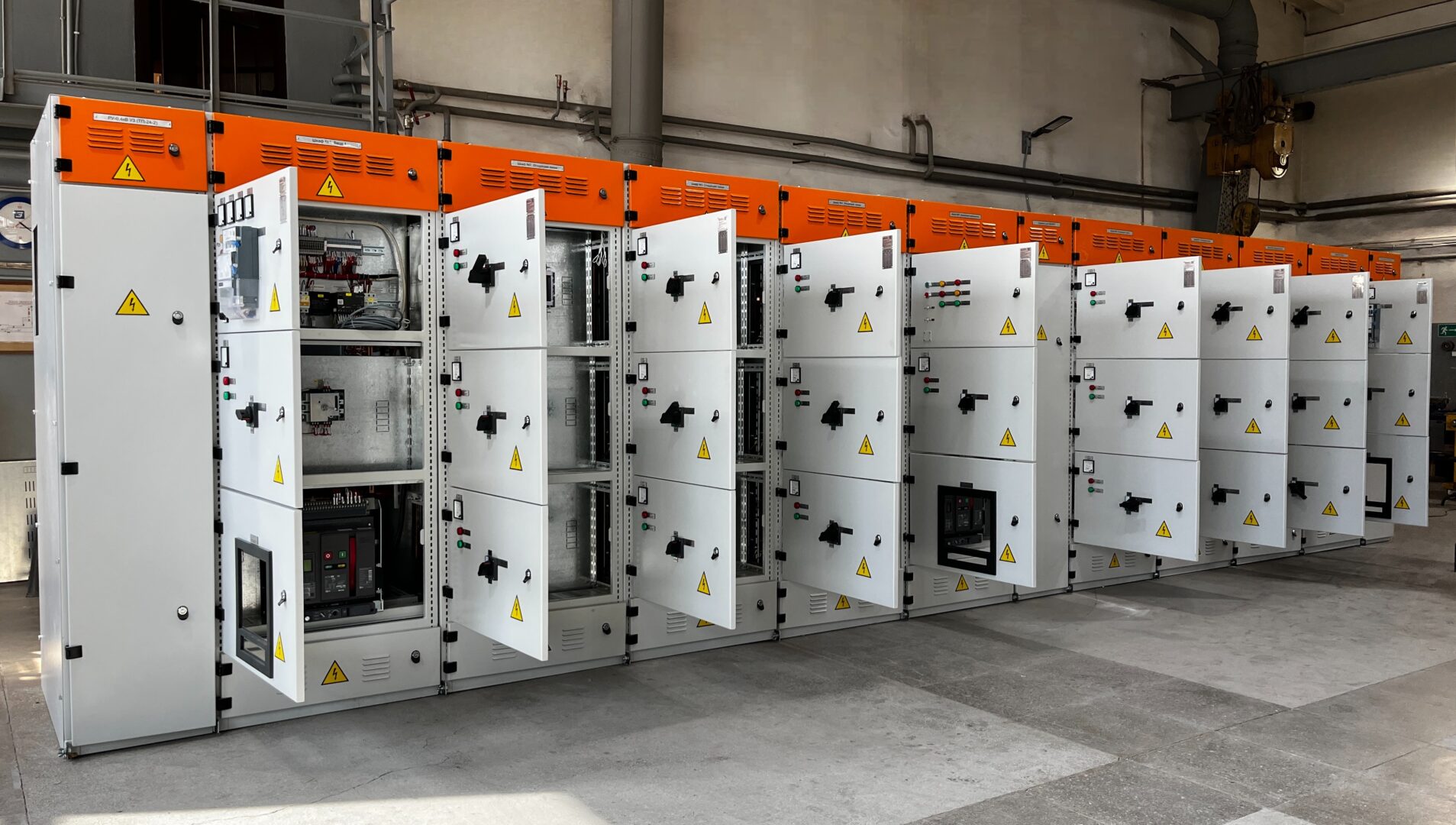

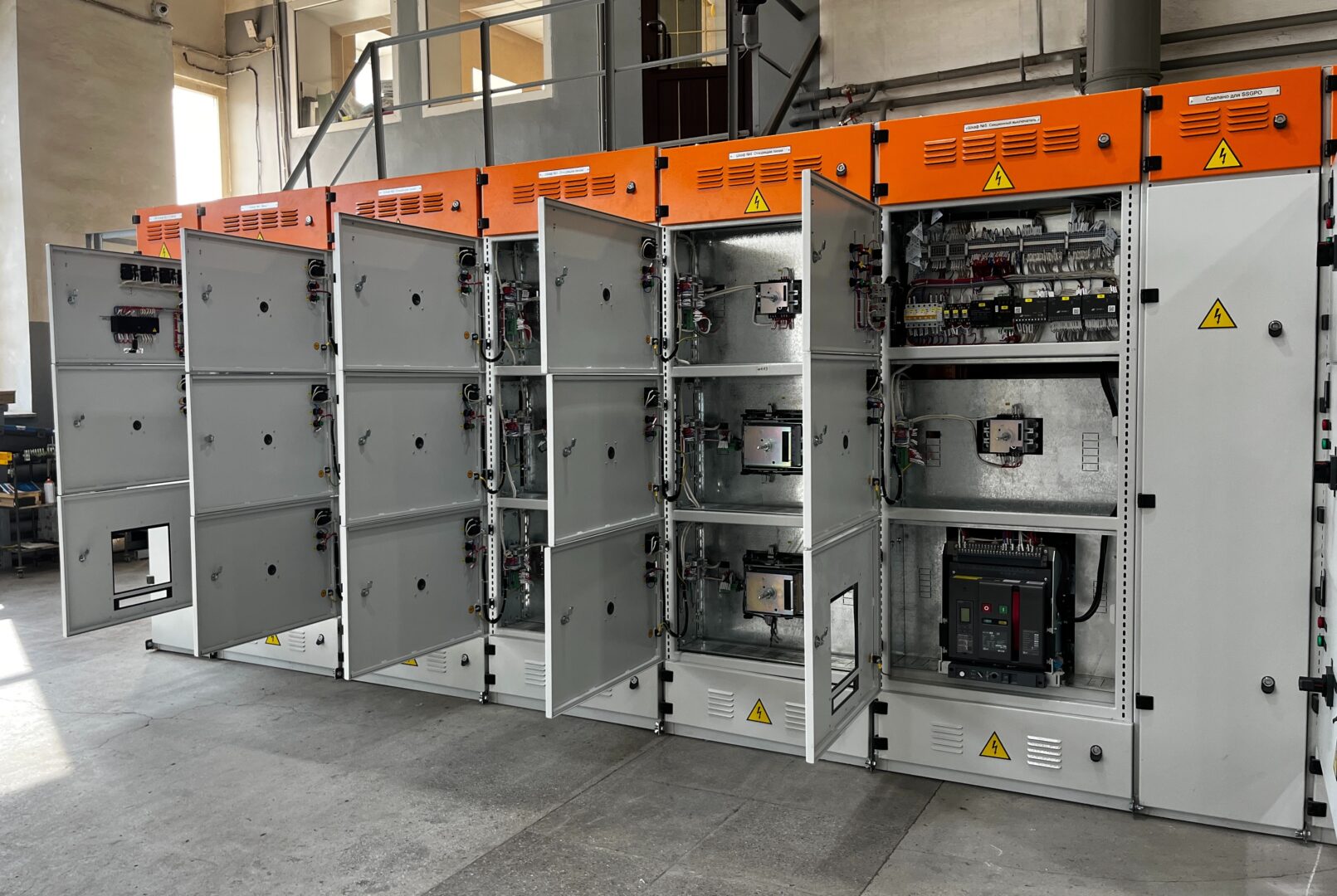

Для объекта было изготовлено распределительное устройство 0,4 кВ внутренней установки, состоящее из девяти шкафов:

— шкафов ввода ШНВ;
— линейных шкафов ШНЛ;
— секционного шкафа ШНС.

Распределительное устройство выполнено с двумя вводами и возможностью секционирования. Такая схема позволяет разделить систему шин на отдельные секции и организовать управление распределением электроэнергии между ними.

Номинальный ток каждого ввода составляет 1600 А. Номинальный ток секционного шкафа — 1600 А.

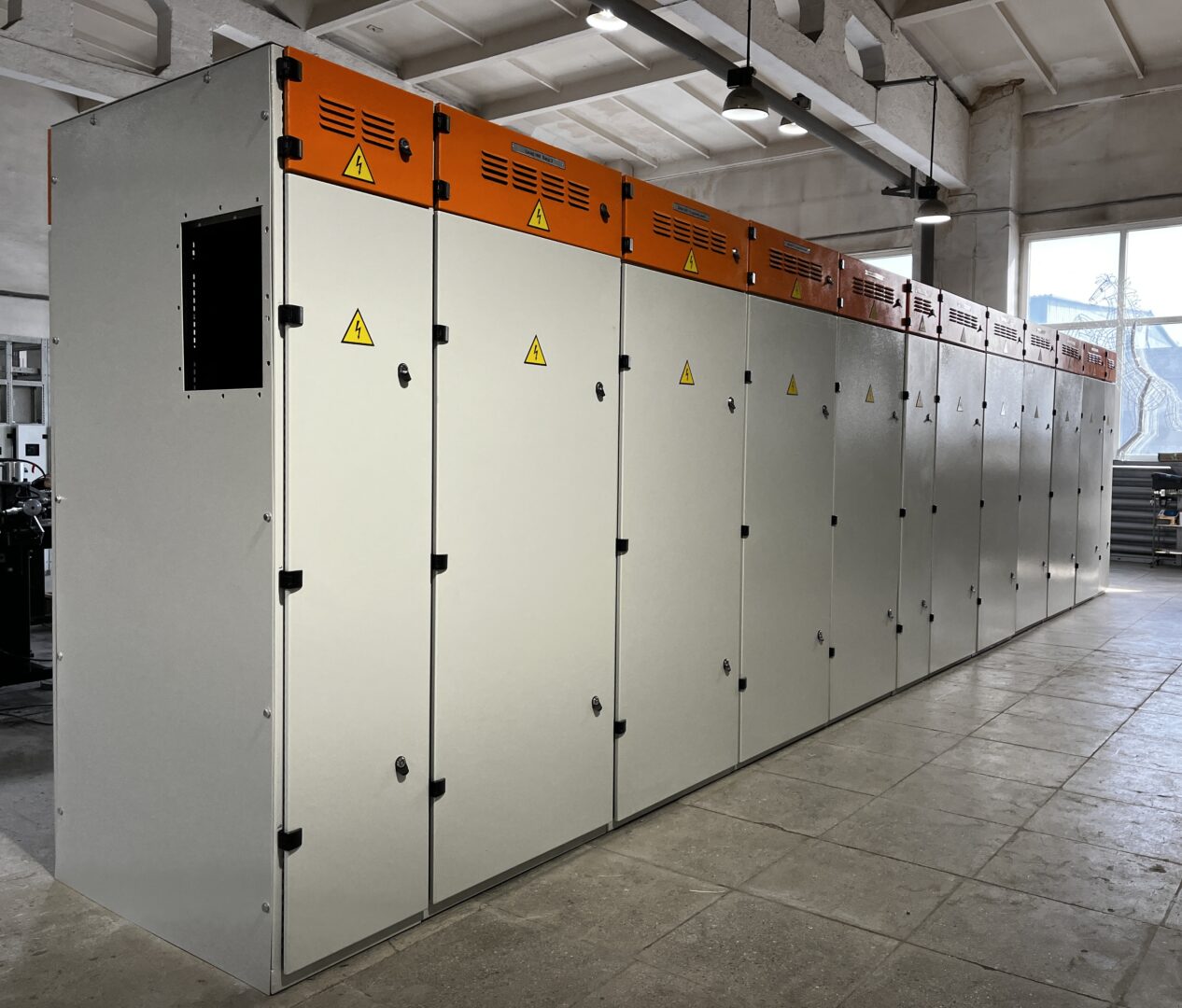

Корпуса шкафов выполнены в оранжево-сером цветовом исполнении в соответствии с требованиями технического задания заказчика.
